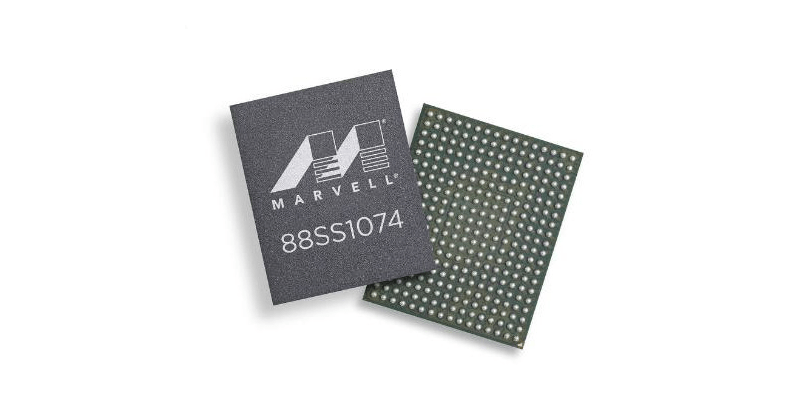

基于Marvell的控制器是数据恢复领域中最复杂的控制器之一。问题是Marvell公司只生产带有驱动器PCB设计模板，基本（默认出厂）固件以及关于SSD如何工作的建议的控制器。

因此，每个SSD制造商都使用自己的PCB设计，并且每个工程师都编写自己的固件。在这样的环境中，即使来自两个不同驱动器的两个完全相同的88SS1074控制器也具有不同数量的命令，不同的Techno Mode选项和翻译器微程序。这使得研究和恢复过程非常复杂。

其中最早的是PC-3000 6.6× 和PC-3000 SSD 2.7.11 更新，就有可能与一些基于Marvell的，驱动器是进入BSY状态上电后的工作！

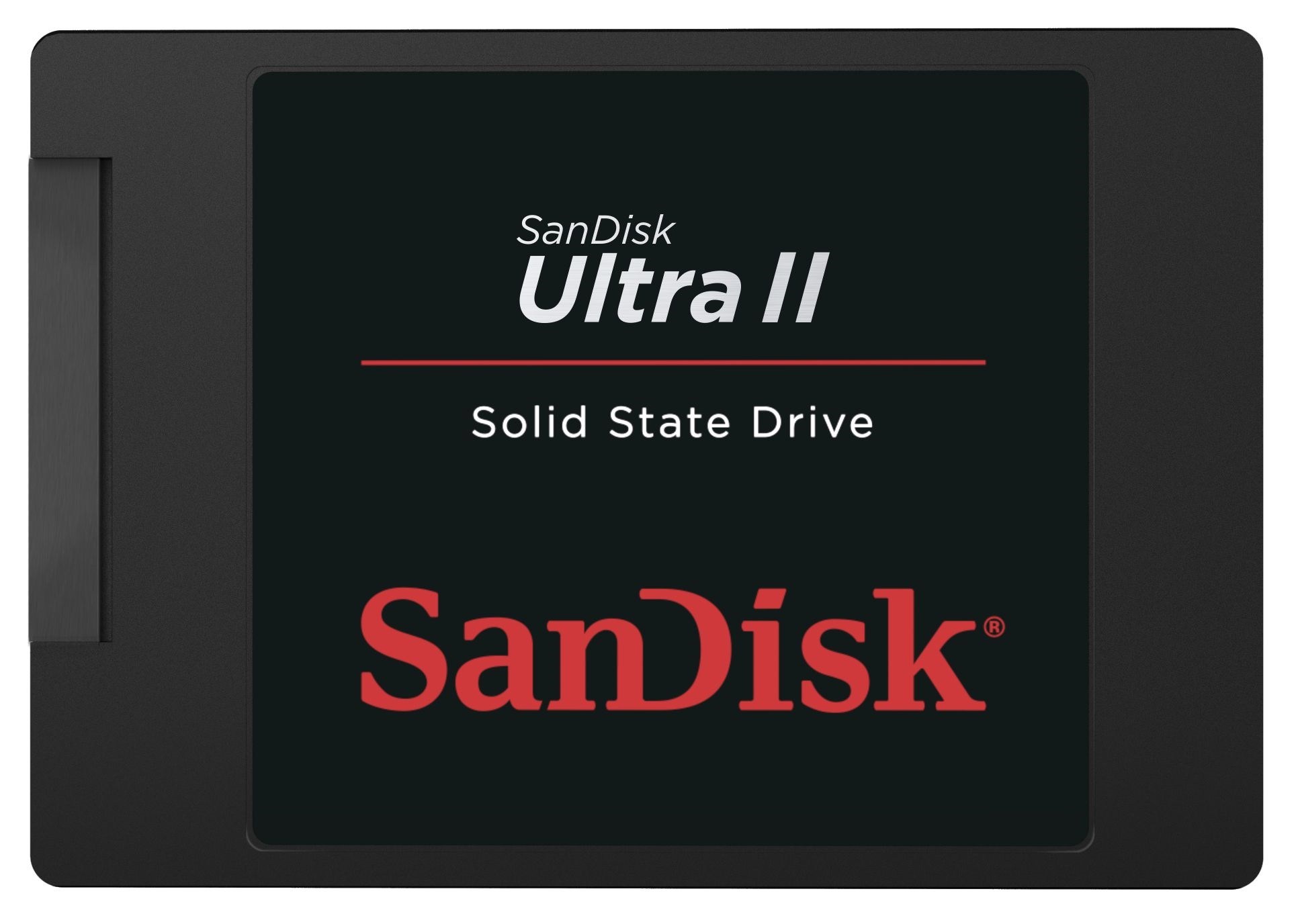

SanDisk Ultra II SSD（Marvell 88SS9189 / 90和Marvell 88SS1074）

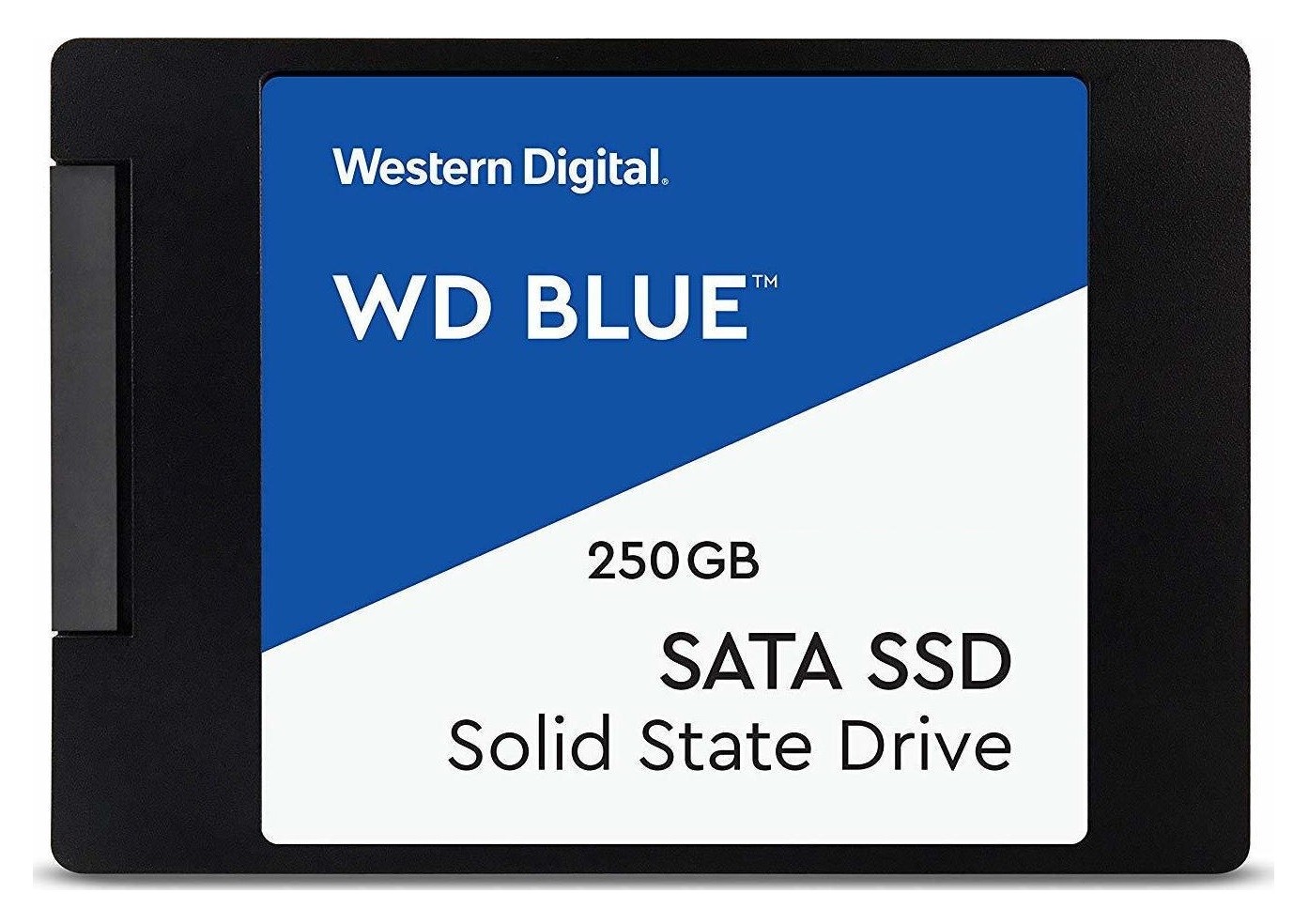

西部数据蓝色SSD（Marvell 88SS1074）

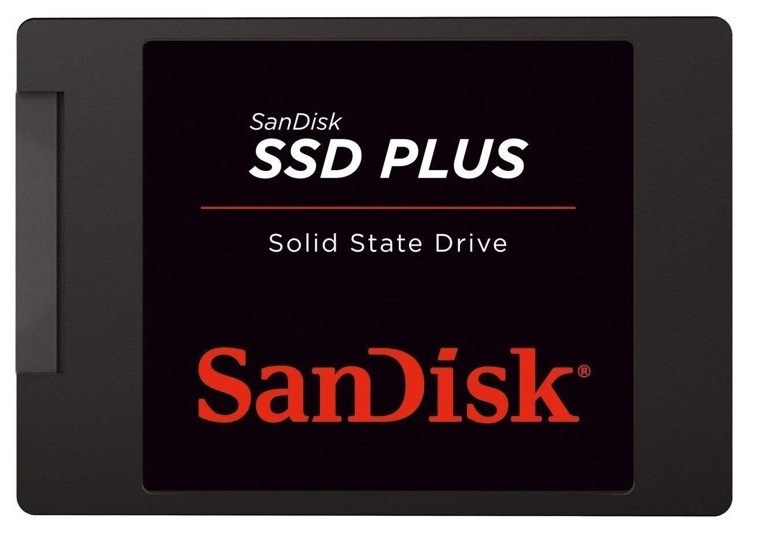

SanDisk SSD Plus（Marvell 88SS1074）

在2017年，西部数据公司收购了SanDisk，现在您可以在一些Western Digital SSD型号中找到更名的SanDisk型号。

当我们谈论SanDisk Ultra II驱动器时，记住以下两点很重要：

1. 所有Ultra II的内部都可以不同。
2. 他们使用不同的控制器；
3. 他们可以使用不同的PCB和不同的SAFE MODE引脚。

这意味着在恢复过程开始之前，应该对每个Ultra II进行分析和研究。

可以通过Marvell Utility恢复对WD / SanDisk驱动器的多种修改，这些修改是：

• 基于88SS9189 CPU的SanDisk Ultra II；
• 基于88SS9190 CPU的SanDisk Ultra II；
• 基于88SS1074 CPU的SanDisk Ultra II;
• 基于88SS1074 CPU的SanDisk Plus;
• WD Blue基于88SS1074 CPU。

要记住的另一件事是，对于基于Marvell的驱动器（在BSY状态下），我们必须使用终端连接。对于88SS9189和88SS9190，我们可以使用终端1或终端2，但是对于88SS1074，我们只能使用原始终端3，因为此SSD中的RAM使用1.8V 而不是88SS91xx以前型号的3.3V。

SanDisk Ultra II / WD Blue / SanDisk Plus可能有不同的问题：

• 开机后的BSY状态；
• 当您向驱动器发送任何命令时，在就绪状态之后的BSY状态；
• 完整的护照ID，但尝试读取任何扇区时ABR错误；
• Passport ID的容量不完整。

要在上述情况下访问数据，我们必须执行几个步骤：

1. 在PCB和焊接端子线上查找端子输出；
2. 如果使用88SS1074（Venus），请确保在端子3上使用1.8V跳线；如果使用88SS9189 / 90（Helen），请确保使用3.3V跳线；
3. 确保终端正在运行（您应该在终端日志中看到可读的输出）；
4. 通过终端进行资源备份；
5. 将驱动器切换到扩展模式以上传加载程序；
6. 为每个STAR构建翻译器；
7. 基于实用程序在DE中创建一个新任务。

如果您需要有关Ultra II或WD Blue的帮助，请联系ACELab技术支持，我们将为您提供指导。不要忘了附上以下的高分辨率图片：

• 正面PCB;
• 背面PCB;
• 从盖上取下驱动器标签
